¿Alguna vez te has preguntado cómo funciona el motor de arranque de tu vehículo? Este componente es crucial para poner en marcha el motor de combustión interna, pero su funcionamiento interno puede ser un misterio para muchos. En esta guía completa, exploraremos el esquema eléctrico de motor de arranque, su importancia y los diagramas que te ayudarán a comprender su funcionamiento. Aprenderás sobre los componentes clave, cómo se conecta todo, y qué hacer en caso de que tu motor de arranque falle. Con esta información, no solo podrás entender mejor tu vehículo, sino que también estarás preparado para abordar problemas comunes que puedan surgir.
1. ¿Qué es un Motor de Arranque?
El motor de arranque es un dispositivo eléctrico que inicia el funcionamiento del motor de un vehículo. Cuando giras la llave de encendido, este motor recibe una señal que activa su funcionamiento, permitiendo que el motor de combustión interna arranque. La importancia de este componente radica en que sin él, el motor no podría funcionar. Vamos a desglosar cómo funciona y sus componentes principales.
1.1 Funcionamiento Básico
El motor de arranque utiliza un motor eléctrico que gira un engranaje llamado piñón. Este piñón se acopla a un volante del motor de combustión. Cuando el motor de arranque se activa, el piñón se mueve hacia adelante y se conecta con el volante, permitiendo que el motor de combustión empiece a girar. Una vez que el motor está en marcha, el piñón se desacopla automáticamente.
1.2 Componentes Clave
- Motor eléctrico: Proporciona la energía necesaria para girar el piñón.
- Relé de arranque: Activa el motor de arranque cuando se gira la llave.
- Piñón: Se acopla al volante del motor para iniciar el giro.
- Engranaje de reducción: Aumenta el par motor del motor de arranque.
Estos componentes trabajan juntos para asegurar un arranque eficiente del motor. Sin ellos, el proceso de arranque sería mucho más complicado y propenso a fallos.

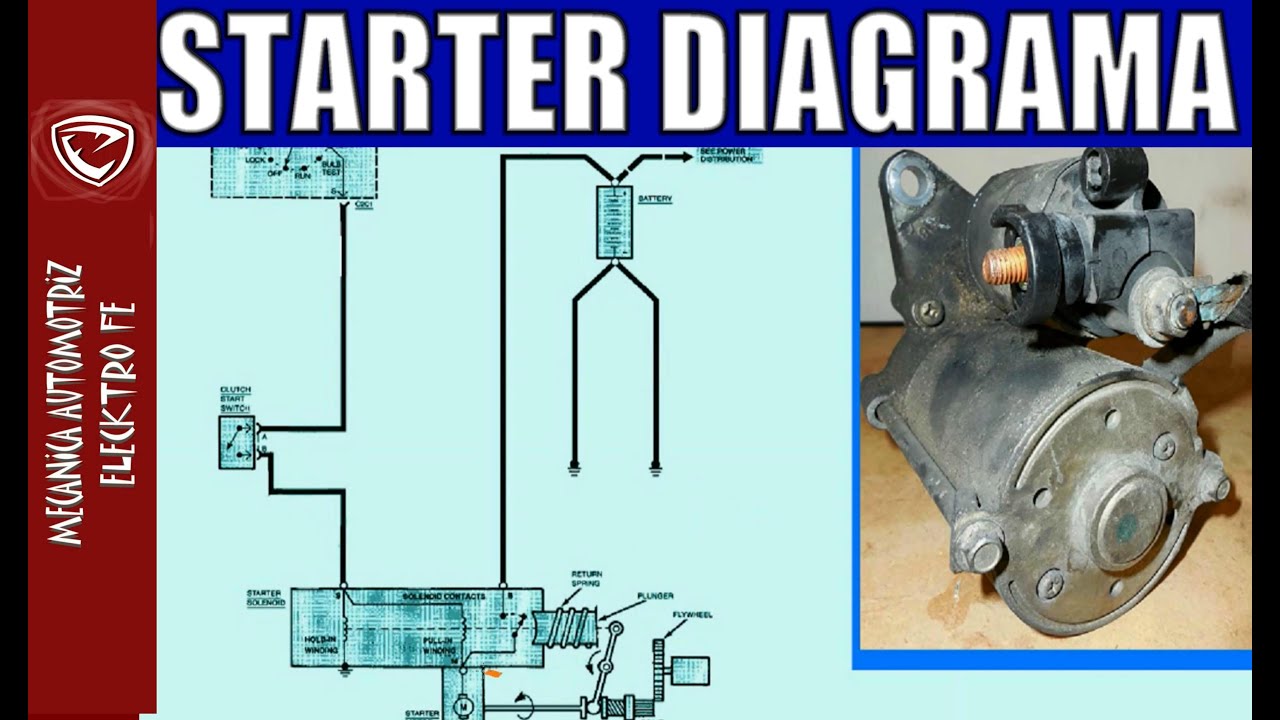

2. Esquema Eléctrico del Motor de Arranque
El esquema eléctrico del motor de arranque es un diagrama que muestra cómo se conectan todos los componentes eléctricos. Entender este esquema es esencial para diagnosticar problemas y realizar reparaciones. Vamos a analizar los elementos que lo componen.
2.1 Diagrama de Conexiones
En un esquema típico, se puede observar que el motor de arranque está conectado a la batería, al relé de arranque y al interruptor de encendido. Aquí tienes un desglose de las conexiones:
- Batería: Proporciona la energía necesaria para el funcionamiento del motor de arranque.
- Interruptor de encendido: Al girar la llave, se cierra el circuito que permite que la corriente fluya hacia el relé.
- Relé de arranque: Este componente actúa como un interruptor de alta potencia que conecta la batería al motor de arranque.
Un diagrama eléctrico puede variar según el modelo de vehículo, pero generalmente, estos son los componentes básicos que encontrarás. Conocer su disposición te permitirá identificar posibles fallas.
2.2 Interpretación de Símbolos Eléctricos
Para entender completamente el esquema eléctrico, es fundamental conocer los símbolos utilizados en estos diagramas. Algunos de los más comunes incluyen:
- Resistencia: Representa componentes que limitan el flujo de corriente.
- Condensador: Almacena energía eléctrica para liberarla cuando sea necesario.
- Conexiones: Líneas que representan el camino de la corriente eléctrica entre componentes.
Familiarizarse con estos símbolos te ayudará a leer y comprender mejor cualquier esquema eléctrico relacionado con el motor de arranque.
3. Problemas Comunes en el Motor de Arranque
El motor de arranque puede presentar diversos problemas que impiden su correcto funcionamiento. Identificar estos problemas es clave para mantener tu vehículo en óptimas condiciones. Vamos a explorar los más frecuentes y cómo abordarlos.
3.1 Fallos Eléctricos
Los problemas eléctricos son una de las causas más comunes de fallos en el motor de arranque. Esto puede incluir:
- Batería descargada: Una batería que no tiene suficiente carga no podrá activar el motor de arranque.
- Conexiones sueltas: Cables mal conectados o corroídos pueden interrumpir el flujo de corriente.
- Relé de arranque defectuoso: Si el relé no funciona, el motor de arranque no recibirá energía.
Realizar un chequeo de la batería y las conexiones puede ayudarte a resolver muchos de estos problemas.
3.2 Fallos Mecánicos
Además de los problemas eléctricos, los fallos mecánicos también son comunes. Estos pueden incluir:
- Engranaje atascado: Si el piñón no se acopla correctamente, el motor de arranque no podrá iniciar el motor.
- Desgaste de componentes: Con el tiempo, las partes del motor de arranque pueden desgastarse, impidiendo su funcionamiento adecuado.
Realizar un mantenimiento regular puede prevenir muchos de estos problemas mecánicos. Asegúrate de revisar el estado de los componentes cada cierto tiempo.
4. Mantenimiento del Motor de Arranque
Un buen mantenimiento del motor de arranque puede prolongar su vida útil y prevenir fallos. Aquí hay algunos consejos prácticos para mantenerlo en óptimas condiciones.
4.1 Revisión de la Batería
La batería es el corazón del sistema eléctrico de tu vehículo. Asegúrate de que esté siempre cargada y en buen estado. Un chequeo regular puede incluir:
- Comprobar la carga: Utiliza un multímetro para asegurarte de que la batería tiene la carga adecuada.
- Limpieza de terminales: Mantén los terminales limpios y libres de corrosión.
4.2 Inspección Visual
Realiza inspecciones visuales periódicas del motor de arranque y sus conexiones. Busca signos de desgaste o daño. Si notas algo inusual, es mejor abordar el problema antes de que se convierta en algo mayor.
5. Diagramas Explicativos
Los diagramas son una herramienta invaluable para entender el funcionamiento del motor de arranque. Existen varios tipos de diagramas que puedes encontrar, y cada uno tiene su utilidad específica.
5.1 Diagramas de Conexión
Estos diagramas muestran cómo se conectan los componentes eléctricos. Son esenciales para realizar reparaciones y modificaciones. Puedes encontrar diagramas específicos para cada modelo de vehículo, lo que facilita el trabajo de diagnóstico y reparación.
5.2 Diagramas de Flujo
Los diagramas de flujo son útiles para entender el proceso de arranque. Estos diagramas muestran cada paso desde que giras la llave hasta que el motor está en marcha, lo que te ayuda a identificar en qué parte del proceso podría estar el problema.
6. Preguntas Frecuentes (FAQ)
6.1 ¿Cómo sé si el motor de arranque está fallando?
Si escuchas un clic al girar la llave, pero el motor no arranca, puede ser un indicativo de que el motor de arranque está fallando. Otros signos incluyen un giro lento del motor o ruidos inusuales. Es recomendable que un mecánico lo revise si presentas estos síntomas.
6.2 ¿Puedo reparar un motor de arranque yo mismo?
Dependiendo de tu nivel de habilidad y conocimiento técnico, puedes intentar repararlo. Sin embargo, es importante contar con las herramientas adecuadas y seguir un manual específico para tu vehículo. Si no estás seguro, lo mejor es acudir a un profesional.
6.3 ¿Qué tipo de batería necesito para el motor de arranque?
La batería debe ser compatible con las especificaciones de tu vehículo. Generalmente, se recomienda utilizar una batería de buena calidad que tenga la capacidad suficiente para proporcionar la corriente necesaria al motor de arranque.
6.4 ¿Con qué frecuencia debo revisar el motor de arranque?
Es recomendable revisar el motor de arranque durante el mantenimiento regular de tu vehículo, al menos una vez al año. Esto incluye verificar conexiones, estado de la batería y realizar pruebas de funcionamiento.
6.5 ¿Qué hacer si el motor de arranque no funciona en climas fríos?
Los climas fríos pueden afectar el rendimiento de la batería y el motor de arranque. Asegúrate de que la batería esté completamente cargada y considera utilizar un calentador de batería si vives en una zona con inviernos muy fríos.
6.6 ¿Qué otros componentes deben revisarse junto con el motor de arranque?
Además del motor de arranque, es importante revisar la batería, el alternador y el sistema de encendido. Estos componentes trabajan en conjunto, y un problema en uno de ellos puede afectar el funcionamiento de los demás.
6.7 ¿Cuánto cuesta reemplazar un motor de arranque?
El costo de reemplazar un motor de arranque puede variar según el modelo del vehículo y la mano de obra. En general, puedes esperar gastar entre 100 y 500 dólares, incluyendo piezas y servicios. Siempre es recomendable obtener varios presupuestos antes de proceder.
